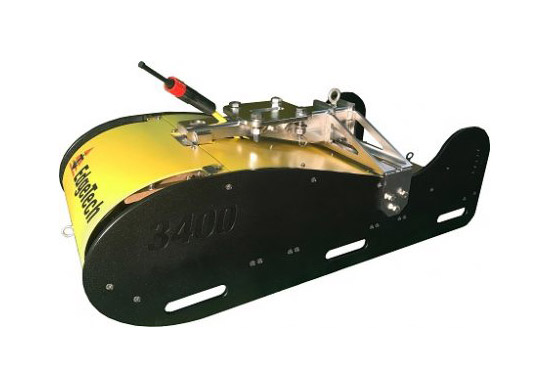

EdgeTech浅地层剖面仪系列 3400型 便携式海底剖面仪

EdgeTech浅地层剖面仪系列 3400型 便携式海底剖面仪

      EdgeTech 3400 建立在 EdgeTech 海底剖面仪产品线长期成功的基础上，为用户提供了对当前海底剖面仪系统的许多增强功能。3400 是一款宽带调频 (FM) 海底剖面仪，采用 EdgeTech 专有的全频谱 CHIRP 技术。该系统生成海洋、湖泊和河流的底层地层的高分辨率图像，并对各种底部类型提供出色的穿透力。EdgeTech 3400 采用双 2-16 kHz 传感器配置。拖鱼配置了新的 PVDF 接收器阵列，分段用于标准海底剖面操作或独特的“管道”模式，用于定位和埋地管道成像。该系统提供实时反射系数测量。EdgeTech 海底剖面仪系统的这种独特功能使用户能够使用线性系统架构收集复杂的“分析”数据，以测量沉积物反射并分析沉积物类型确定。此外，该系统具有离散的发送和接收通道，允许连续数据
收集导致高 Ping 率，这对于建筑和管道调查尤其重要。

      顶部配置可以使用外部放大器支持更高功率的配置。新设计的拖鱼可以拖在船后面，也可以安装在船侧面的杆上。EdgeTech 3400 海底剖面分析系统作为一个完整的套件提供，包括拖鱼、电缆和运行 EdgeTech
      DISCOVER 海底采集和处理软件的上部处理器（可配置为便携式或机架式上部）。3400 还可以连接到第三方软件。

      采用EdgeTech专有的全频谱CHIRP技术的宽带调频（FM）浅地层剖面仪。

特点：

   增强型浅地层PVDF接收器；

   浅地层模式或管线仪模式；

   双2-16kHz传感器；

   固定或拖曳可选作业方式；

   便携数字化甲板单元；

   小直径轻便耐磨抗拉型拖缆；

   实时纵横升沉补偿及深度传感器；

   特有表面回声衰减技术；

   不同频段脉冲可选。

应用领域：

   地质调查
   环境现场调查
   沉积物分类
   埋地管道和电缆调查
   考古调查
   采矿/疏浚调查
   绘制、测量和分类海底沉积物层
