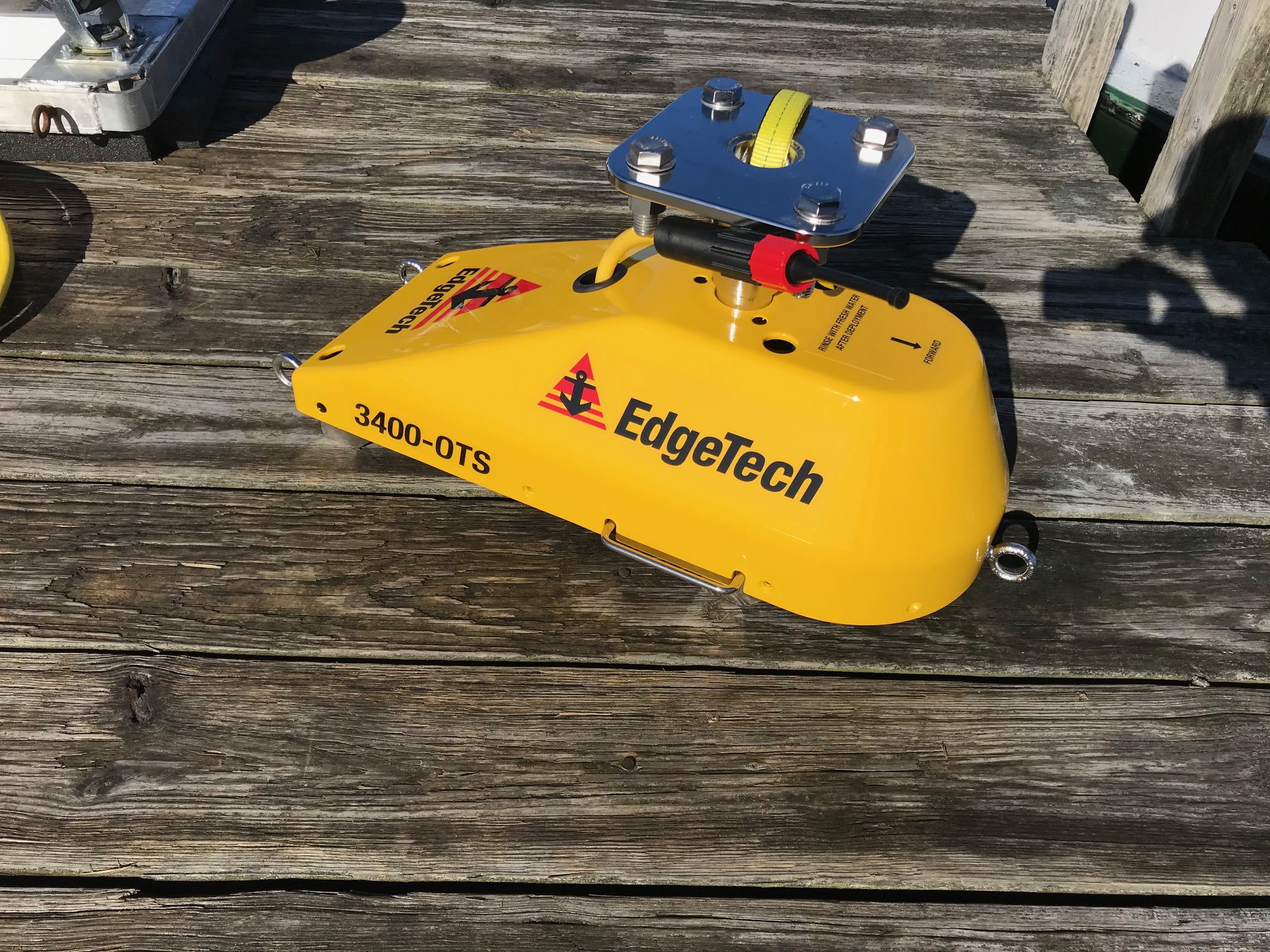

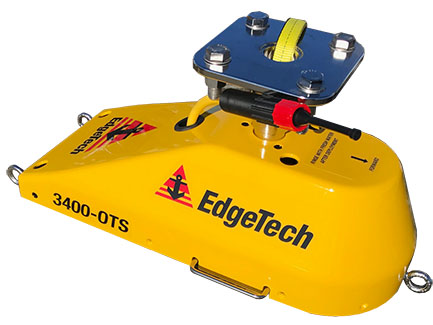

EdgeTech侧弦安装浅地层剖面仪 3400-OTS低频深水版浅地层剖面系统

EdgeTech侧弦安装浅地层剖面仪 3400-OTS低频深水版浅地层剖面系统

       EdgeTech浅地层剖面仪系列涵盖应用于不同船体固定安装或拖曳工作方式的浅地层剖面仪。与传统的浅地层剖面系统相比，EdgeTech浅地层剖面仪基于全频谱技术，可以兼顾海底深穿透力和高分辨率。产品系列可用于从浅水到深水（7000m）的勘测应用。

       建立在 EdgeTech 海底剖面仪产品线长期成功的基础上，新型过侧杆安装 3400-OTS 为用户提供了对当前海底剖面仪系统的许多独特的增强功能。3400-OTS 利用 EdgeTech 专有的全频谱 CHIRP 技术传输宽带调频 (FM) 脉冲。该系统采用平面多通道水听器阵列来生成海洋、湖泊和河流的海底地层的高分辨率图像，并对各种海底类型提供出色的穿透力。3400-OTS 接收器阵列针对标准海底剖面操作或“管道”模式进行分段，以实现埋地管道或电缆的定位和成像。该系统提供实时反射系数测量。EdgeTech 海底剖面仪系统的这种独特功能使用户能够使用线性系统架构收集复杂的“分析”数据，以测量沉积物反射并分析沉积物类型确定。此外，该系统具有离散的发送和接收通道，允许连续数据收集，从而产生高 Ping 率，这对于施工和管道调查尤其重要。

       轻型 3400-OTS 非常适合使用小型船舶进行浅水调查，而具有双发射器和大型接收阵列的低频型号非常适合深水和风电场应用。

       EdgeTech 3400-OTS 海底分析系统作为一个完整的软件包提供，包括 EdgeTech 的 DISCOVER 海底采集和处理软件。3400-OTS 还可以连接到第 3 方软件。

特点：

• 三种侧舷安装配置:

         超轻便版

         轻便版

         低频深水版

• 管线调查模式

• 以太网遥测供电数字接收单元

• 实时纵摇、横摇、升沉、压力传感器

• 表层回声衰减计算

• 多种脉冲可选-针对不同测量应用

• 双发射换能器

应用领域：

   地质调查
   环境现场调查
   沉积物分类
   埋地管道和电缆调查
   考古调查
   采矿/疏浚调查
   绘制、测量和分类海底沉积物层
