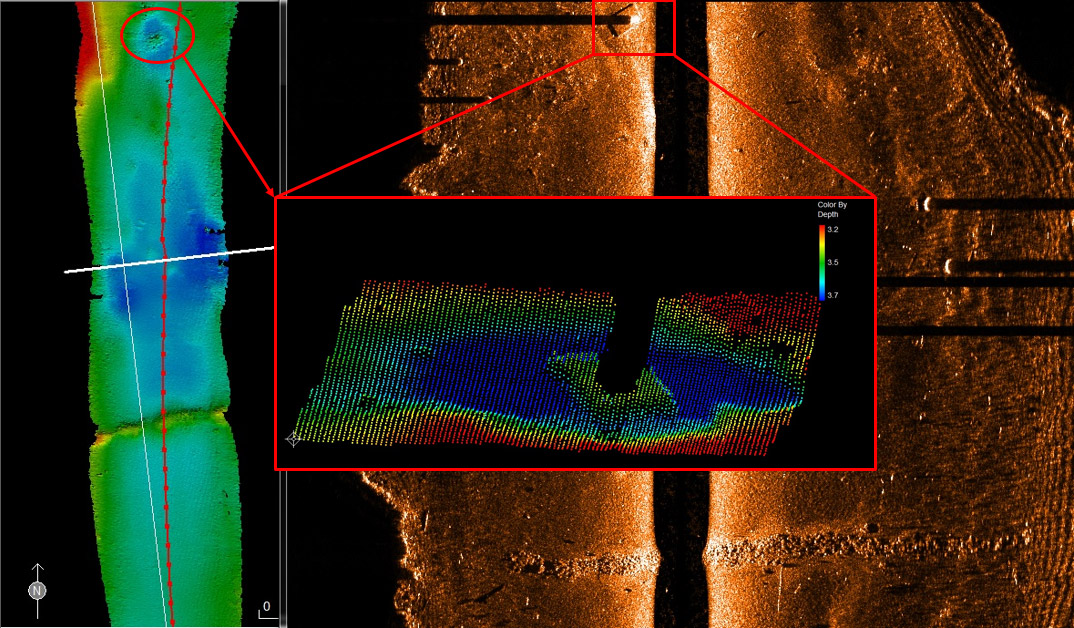

美国Edgetech公司生产的6205s测深和侧扫声呐系统，可生成海底的实时高分辨率侧扫图像和三维地图。EdgeTech的多相位回声(MPES）技术使6205s能够生成比现有技术更宽更清晰的条带（超过200），从而实现更宽的覆盖范围，更快、更安全的完成调查。同时，6205s 抑制了浅水环境中常见的多径效应、混响和声学噪声。
EdgeTech6205s是一款完全集成的条带测深和双频侧扫声纳系统，可生成海底的实时，高分辨率，侧扫图像和三维地图。6205s通过EdgeTech独特的多相回声测深（MPES）技术克服了多波束回声探测（MBES）和浅水干涉测量系统的局限性。这种混合方法结合了波束成形和相位识别技术来确定沿海底的每个探测。通过集成的EdgeTech全频谱CHIRP技术，6205s超越了IHO SP-44，NOAA和USACE的特别探测指标和测深点数据不确定性。
EdgeTech的多相位回声（MPES）技术使6205s能够生成比现有技术更宽更清晰的条带（超过200 ），从而实现更高的覆盖范围，从而实现更快，更安全的完成调查。同时，6205s抑制了浅水环境中常见的多径效应混响和声学噪声。

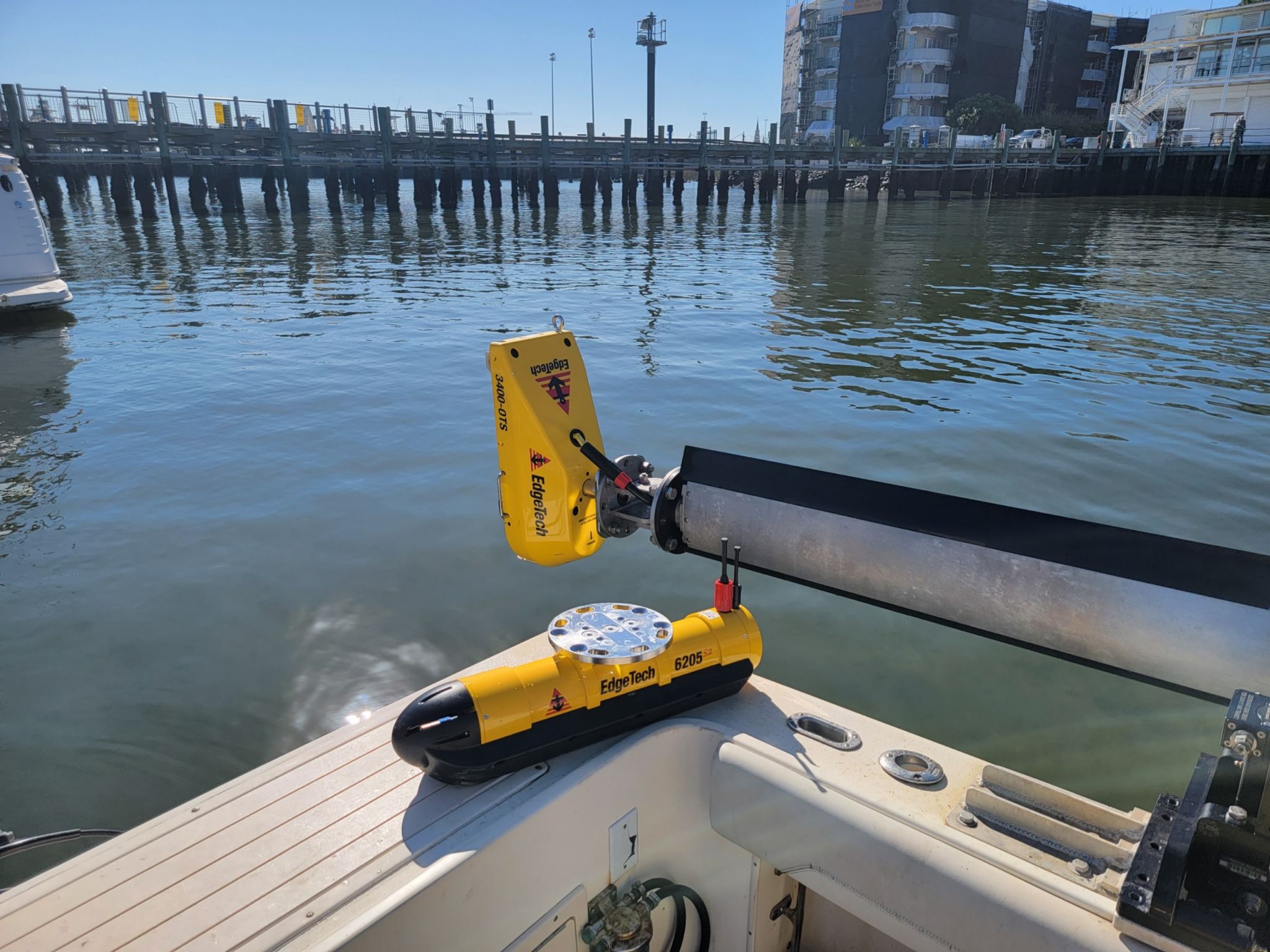

此外，EdgeTech最新的2205电子和模块化阵列应用在6205s，从而实现了极轻的设计，这是浅水和船载应用的必要条件。
6205s的标准配置包括集成的声速传感器，兼容大多数第三方采集和处理软件包的数据接口，以及标准GPS，MRU，SVP，陀螺仪和INS的接口。550 / 1600 kHz （双频侧扫和550kHz测深）； 550 / 850 kHz （双频侧扫和550kHz测深）；230 / 550 kHz （双频侧扫和550kHz测深）；230 / 550 kHz （双频侧扫和230kHz测深）；6205S单头声呐还能兼容多频测深选项，适应野外更换浅水和深水配置。
特点:
-
集成 OEM 惯性导航系统选项
-
第四代 MPES（多相）技术
-
共同注册同步双频侧扫数据
-
符合 IHO SP-44 特别订单要求的测深数据
-
间隙填充侧扫声纳和测深数据
-
测深反向散射数据
-
动态容差侧面扫描数据
-
高达 200° 的条带扇区意味着数据收集时间要短得多
-
优化的测深模式：等距和等角
-
EdgeTech 的 Discover 测深控制软件
-
集成声速传感器
-
与其他 MBES 或 PDBS 声纳相比，浅水中无与lun比的测绘带覆盖范围和分辨率。
-
应用领域:
-
海图/水文测量
-
底栖栖息地测绘
-
军事快速环境评估 (REA)
-
电缆和管道路线调查
-
疏浚作业
-
海洋垃圾搜索
-
港口及港口安全
-
-
