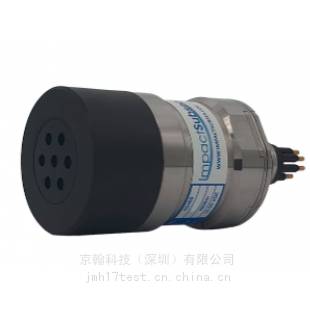

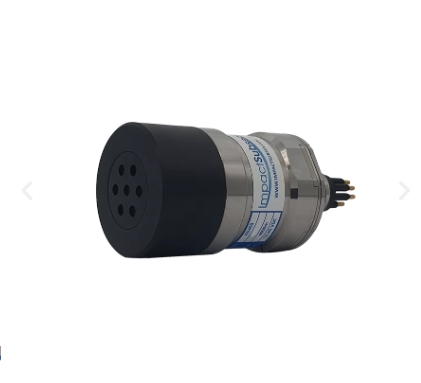

小型深海图像声呐 Impact Subsea ISS360 声呐头

小型深海图像声呐 Impact Subsea ISS360 声呐头

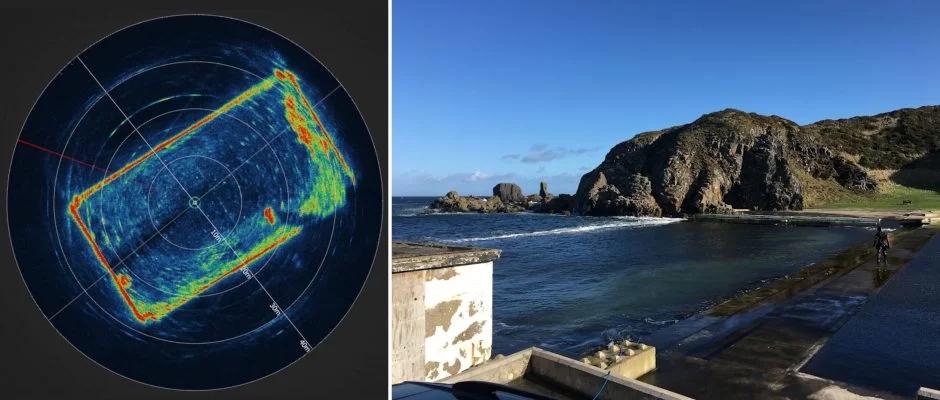

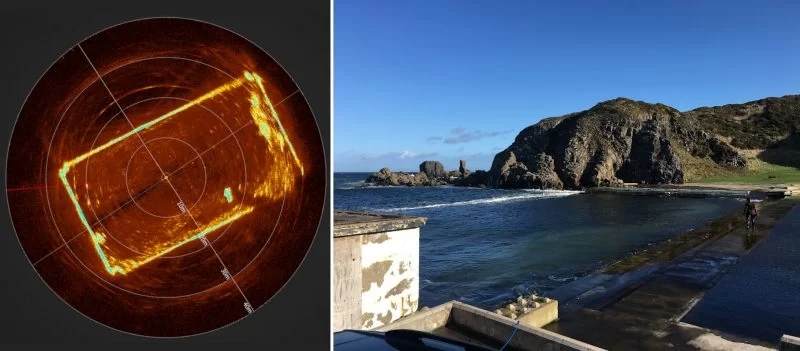

     ISS360 小型深海图像声呐结合宽带复合换能器与 CHIRP技术，可提供出色的图像清晰度和远距成像能力。

ISS360 采用机械扫描式换能器，拥有完整的 360°视野。换能器利用与声呐电子设备的感应耦合，无需滑环，省却定期更换滑环的维护保养操作，极大提高了设备使用寿命。

      所有 ISS360 设置均可通过 seaView 软件完成。seaView软件界面直观、操作便利，可对探测范围、分辨率等设置进行快速调整。另外，软件拥有开发套件，可用于第三方集成和界面开发。

特点：

   -90米测距范围：可远距离成像

  - 6000米 & 4000米额定深度：满足深水和浅水作业需求

  - 俯仰和翻滚*：提供0.2°的俯仰和翻滚精度

  -尺寸小巧：可用的超小型成像声呐

  - 采用宽带传感器：出色的图像质量和成像距离范围

  - 无滑环：无需磨损部件

技术参数：

声学

    频率：   700kHz 中心频率

                 650- 750kHz 标准带宽

    测量范围：0.15-90 m (4.000m 深度)

                     0.15-80 m (6,000m 深度)

    分辨率： 7.5mm ( 100kHZ CHIRP)

    波束角： 垂直 23° @ 700kHz

                  水平 2.2° @ 700kHz

    脉冲模式(可选)： CHIRP & CW

    步长(可选)：0.225°,0.45°,0.9,1.8, 3.6°& 7.2

    扫描角度：360°持续或区域扫描

姿态*

   纵倾：士90°

   横滚：+180

   精度：0.2°

   分辨率：0.1°

通讯 & 电源

   电子化：RS232,RS485 & 以太网

   协议：  9600 -715.200 baud

   输入电压：12 -65V DC

   电源（待机）：110mA @ 24V DC

    电源（扫描中¹）：150mA @ 24V DC

物理参数

    额定深度：4,000m & 6,000m

    温度： -10-40°C 工作

               20-60°C 储藏

    连接器：Subconn MCBH8M-SS可选其他

    重量：（空气中/水中）：0.38/0.3kg ( 4,000m)

                                           0.37/0.3kg ( 6000m)

注：

* 可选项

¹ 根据功率水平和扫描速度
