图像扫描避障声纳 Imagenex Model 881A数字多频成像声纳

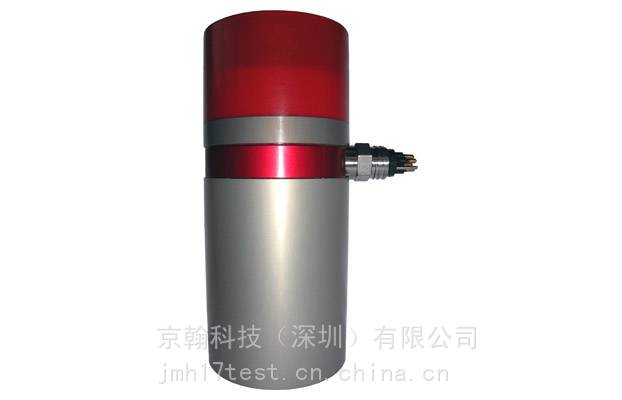

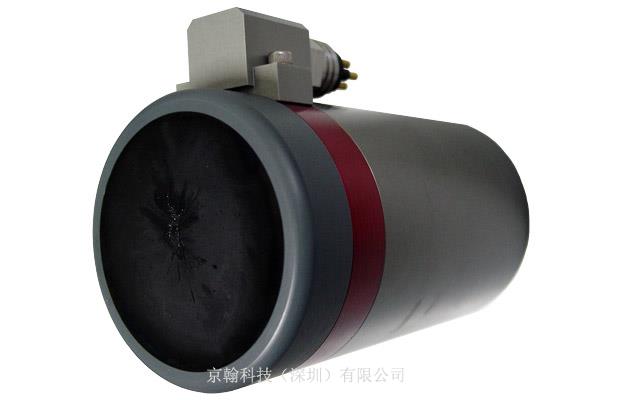

Model 881A 型数字多频成像声纳

       Model 881A 是一个可编程、多频数字单波束图像声呐，用户可以使用默认的频率配置或者定制自己需要配置。由于高性能，低成本，低功耗，简单的设置和安装的特点，从大型ROV到小型检查型ROV这款仪器度可以完美的适用，同时也可以应用到AUV或者UUV。

特征

• 可编程的

• 多频

• 高性能

• 更低的花费

• 低电量

• 简单的设置和安装

• 数字遥测

• 满刻度范围从 1 m 到 200 m

• 体积小巧

• 用户可用的通信格式

应用

• ROV、AUV 和 UUV

• 海上石油和天然气

• 沉没木材回收

• 潜水支持

• 测绘

• 搜索和恢复

• 检查

• 水下考古

• 科学研究

•

技术参数：

      频率 ：310 kHz, 675 kHz, or 1 MHz (默认设置)-其他频率可通过可编程软件进行配置 (从 280 kHz 到 1.1 MHz 可调，每次可调5kHz)
      换能器 ：影像类型，流体补偿
      换能器束宽： 310 kHz: 4o x 40o 675 kHz: 1.8o x 20o 1 MHz: 0.9o x 10o
      测距分辨率 ：1 m - 4 m: 2 mm (0.08") 5 m 以上: 10 mm (0.4")
      小探测范围 ：150 mm (6")
      大工作深度 ：1000 m and 3000 m 有效的
      电缆大长度 ：1000 m （屏蔽双绞线）(RS-485)
      数据接口 ：RS-485 @115.2 kbps的（或RS-232可选）
      连接头 ：侧式, 四针, 防水 (Impulse MCBH-4-MP-SS) 可选直角或者尾部连接头
      供电 ：20 - 36伏直流电 小于5瓦
      尺寸规格： (for both depth ratings) 79.4 mm直径 x 182 mm
      重量 ：在空气中 1000 m unit: 1.5 kg (3.3 lbs)；3000 m unit: 2 kg (4.4 lbs)
      在水中： 1000 m unit: 0.6 kg (1.3 lbs)；3000 m unit: 1.1 kg (2.4 lbs)
      材料 ：1000 m unit: 6061-T6 Aluminum & Polyurethane；3000m unit: Titanium, Polyurethane & 300 series stainless steel
FINISH Hard Anodize

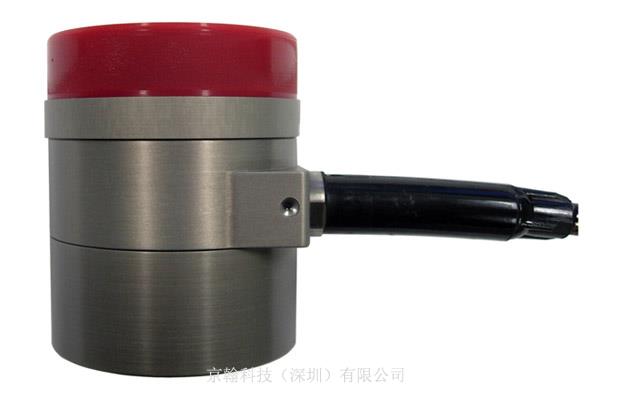

Imagenex Model 852微型图像扫描避障声纳

      Model 852 微型图像扫描避障声纳专为集成小型ROV设计，使用灵活方便。852图像声呐声呐外接24V（或48V）直流电源，功耗仅1.5watt。
      Model 852 数字成像声呐支持RS-485或RS-232串口通信，通讯速率达115.2kbps。360度扫描，扫描范围可达50m，水中的总重量小于0.2kg（0.4 磅）。

技术参数：

     频率 ：675 KHz
     换能器 ：锥角型
     换能器波束带宽： 10°
     分辨率 ：20 mm
     小可侦测范围： 150 mm
     大工作水深 ：300 m
     大电缆长度 ：使用标准屏蔽双绞线（STP），到达1000m（RS-485）
     接口 ：RS-485系列接口，速度为115.2kbps （RS-232可选）
     连接器 ：IE55-1206-BCR 穿墙件
     电源 ：20-30V 直流（也可选40-56V） 小于5瓦
     重量 ：空气中：185 g（0.4磅）带24英寸长的尾缆
     材料 ：6061-T6 型铝
     工艺处理： 硬性阳极处理
     WINDOWS 操作系统 Windows 95、98、Me、NT、2000、XP
     模式 ：回声仪模式
     量程 ：5m、10m、20m、30m、30m、40m、50m
     外部输入： 深度、航向等

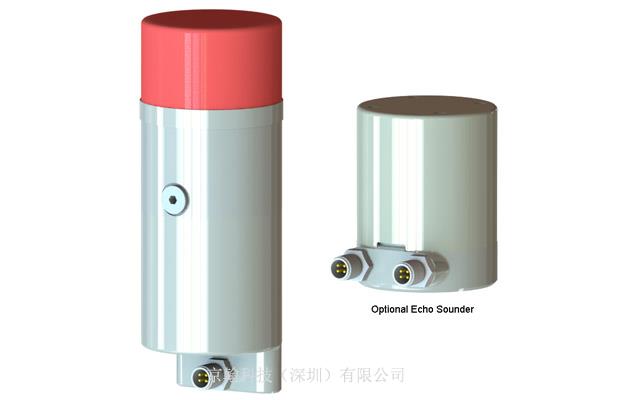

852-GS 陀螺仪稳定的超小型成像声纳

      Imagenex 852-GS 型设计用于最小的 ROV 和检查车辆。陀螺仪稳定器直接集成到声纳头中，因此声纳不再受到宿主车辆旋转的模糊效应的影响。将可选的回声测深仪连接到声纳并直接连接到水面。使用串行通信，RS-485 或 RS-232，速率为 115.2 kbps。该装置将扫描 360°，范围为 50 米。

特征

• 超小型尺寸非常适合安装在当今的微型 ROV 上

• 陀螺稳定换能器转向

• 带可选回声测深仪的菊花链声纳

• 简单的设置和安装

• 定位模块

应用

• ROV、AUV 和 UUV

• 载人潜水器

• 搜索和恢复

• 科学研究

852-GS 轮廓仪

陀螺稳定超小型剖面声纳

特征

• 超小型尺寸非常适合安装在当今的微型 ROV 上

• 陀螺稳定换能器转向

• 低电量

• 简单的设置和安装

• 定位模块

应用

• ROV、AUV 和 UUV

• 载人潜水器

• 坝面检查

• 科学研究

• 降落声呐

• 钻孔检查
