      德国Geopro公司成立于1994年是专门从事海底地震仪（OBS）开发、制造，海洋地球物理调查和海洋油气勘探的公司，其总部位于德国汉堡。总部办公室设有专门机构利用先进的软件进行数据处理、解释和分析工作，野外工作队伍则利用公司研发和制造的先进设备从事数据采集。



　　Geopro公司的主要产品有：

　　海底地震仪OBS，用于海洋油气勘探，天然地震监测和海洋地球物理调查

　　深海垂直拖缆地震数据采集系统，用于深海二维和三维油气勘探

　　浅海水平拖缆地震数据采集系统，用于浅海和深海过渡带二维和三维油气勘探

　　海洋地震，海啸观/预测和数据实时传输系统



　　SEDIS Ⅵ宽频带数字地震仪，用于陆地小广角反射/折射剖面，天然地震监测和地壳上地幔构造研究

　　目前Geopro公司研发了新的OBS系统以及深海垂直拖缆系统和浅海及过渡带水平拖缆地震数据采集系统。既可进行叠前偏移和偏移，也可应用于PS转换波信息。

　　Geopro公司的关键技术之一是小广角反射/折射剖面（WARRP）。该技术是有Geopro公司研发的。它能够以小广角排列探明被岩丘，底辟，复杂的逆断层和玄武岩层所覆盖的地质结构和分层。在这些地区近垂直反射地震法往往是无能为力的。

　　在陆地上WARRP技术也被广泛应用于工作条件极度困难（近垂直反射地震法不能获得有效数据）的地区。在陆地可利用Geopro公司研发的SEDIS Ⅵ 宽频带数据地震仪。每个SEDIS Ⅵ 具有1-6数据采集道，采样率1-1000m可变（高频可扩展至0.25ms），内存32GB或32GB+64GB，工作温度-40℃—+70℃，功耗仅1.6W

　　SEDIS Ⅵ也被广泛应用于天然地震监测和地壳上地幔构造研究。

　　与其他OBS相比，Geopro公司OBS的主要优点：

　　1.操作简单，组成紧凑

　　2.回收率高，在过去总共700个OBS投放中，回收率高达99%

　　3.数据存储量大，大可支持32GB+64GB

　　4.采样率高，1ms-1000ms可选

　　5.可提供不同频带的海底检波器，如＞45Hz的SM6，1Hz-300Hz的MTLF-1040,60S-50Hz 的GME4011以及120s—100Hz的Trillium低频检波器，以适应不同的工作目的

　　6.根据用户要求可在海底连续记录一个月，半年和一年。大工作深度可达水下6000m

　　7.为了避免OBS陷入泥泞之中，设计了特殊释放系统

　　8.壳牌公司的试验证明，本OBS系统具有很好的应用效果。





　　SEDIS Ⅵ 海底地震仪OBS　　

　　SEDISⅥ海底地震仪(OBS)是新一代的海底地震仪。它以高强度玻璃圆球做外壳，可以在6700m深的海底上采集地震数据，三分量检波器和深海水听器安装在底部的方向架上。OBS地震仪可以使用声学释放器回收或者定时浮出水面，由无线电定位或光学指示器定位，回收率99%。

　　SEDISⅥ海底地震仪(OBS)即可以在海底长期记录天然地震活动也可以进行海洋油气和可燃冰勘探。SEDISⅥ 海底地震仪还可以与海洋垂直拖缆和水平拖缆配合组成两维或三维地震勘探排列。



　　海底地震仪OBS系统，主要包括：

　　SEDIS Ⅵ 宽频地震数字记录仪

　　三分量海底检波器

　　深水水听器

　　声波释放系统

　　发射器

　　全向无线信号标

　　小旗子

　　罗盘

　　GPS单元

　　内部链接电缆及插件

　　玻璃球17″（连续工作半年）

　　镇重锚

　　标准的OBS检波器与通用检波器的谱—频对比，40Hz处的小值是试验场地导常所致。

　　红线：OBS垂直检波器谱，兰线：通用垂直检波器谱，绿线：谱的比率

　　红线：OBS水平检波器谱，兰线：通用水平检波器谱，绿线：谱的比率



　OBS主要技术指标：

　　玻璃罩尺寸17”

　　水下工作深度6700m

　　重量30kg带镇重锚47kg

　　道数：1-6道可选，包括：

　　3分量检波器万向接口安装

　　1-3个深水水听器

　　或4道水听器阵列

　　120 dB动态范围，24位AD转换

　　采样率1-1000ms,可变

　　无线下载数据

　　声波释放和限时释放

　　罗径分辨率及精度：分辨率1°，精度2°，重复性2°

　　无线电定位和灯光指示器

　　连续工作时间：单球 30天，双球半年，三球一年

　　海底检波器频带五种可选: SM6:＞4.5Hz

　　MTLF:1Hz-300Hz

　　CEM 4111:60S-30Hz

　　CEM 4011:60S-50Hz

　　Trillium：120s-100Hz

　　回收率：大量实际回收统计结果为99%

　　3.宽频带数字地震仪SEDIS Ⅵ



　　SEDIS Ⅵ是新研制的超轻型、高性能的管频带数字地震仪，即可应用于主动震源的海洋地震勘探，也可记录天然地震，包括小广角反射/折射地震勘探（WARRP），近垂直反射勘探 ，以及天然地震活动和微震研究。SEDIS Ⅵ不仅可以应用于海洋（将其安装在海底地震仪OBS之中），还可应用于陆地。

　　由于 SEDIS Ⅵ内置32GB的闪存卡以及非常低的功耗和极宽的供电电压范围（9-36VDC）,所以它可以连续工作400天而不需要更换电源。可使用的电源包括D尺寸的碱电池、太阳能电池和普通干电池。应用通用的PC机设置仪器的数据采集参数和时间窗口。

　　SEDIS Ⅵ内置质量控制软件和仪器功能测试软件。内置的稳定晶振和高精度的时间GPS接收器保证采样率和时间服务的高度。

　　SEDIS Ⅵ的主要技术指标：

　　模拟输入道数：1-6道差分输入

　　采样率：1，2，3，4，5，6，8，10，15-1000ms可选

　　输入信号范围：±4.5V

　　过载电压保护：±36V

　　内置放大器： CS3301 检波放大器（2X）CS3302 水听器放大器(2X)

　　A/D转换器：24位，Cirrus Logic CS5371A（2X）

　　数字滤波器：Cirrus Logic CS5376A （1X）

　　动态范围：127dB@215Hz

　　内振飘移：大37/81 ×10-8

　　主处理器：200Mhz ARMq

　　板上内存：32MB SDRAM

　　数据存储界面：PCMCIA

　　编程界面：CDM（RS-232）,蓝牙，WiFi，10BM以太

　　GPS单元：Trimble嵌入式GPS接收器SveeSix-CMB

　　电源电压：9-36VDC

　　数字存储：32GB闪存

　　尺寸：133×105×85mm

　　工作温度：-40℃—+70℃或+85℃@166Mhz

　　功耗：1.6w

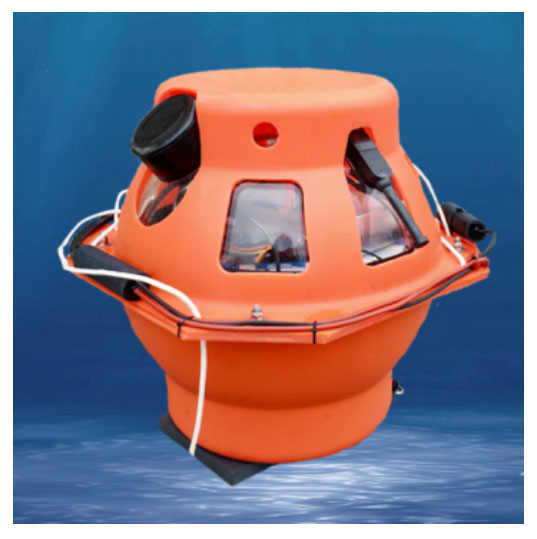

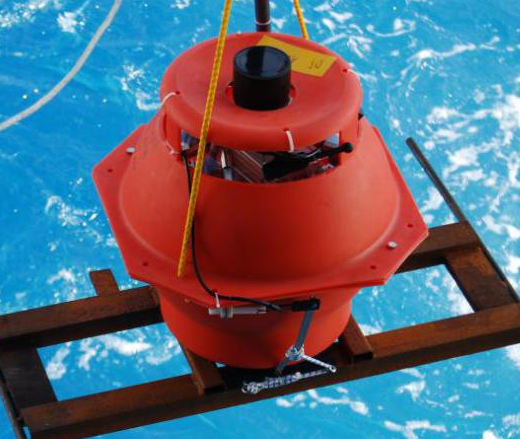

国产海底地震仪

      海底地震仪是海底地震学的主要设备，根据应用的不同，可分短周期海底地震仪JH-SP和宽频带海底地震仪JH-BB。周期海底地震仪JH-SP的地震计带宽1-300Hz，主要通过人工震源的震波，查明海洋底部界面的深度、产状和地层物质属性，石油矿产勘探，水合物地层勘探等工作。宽频带海底地震仪JH-BB的地震计带宽60s-50Hz,通过天然地震监测，可观/预测地震，海啸的发生，地球上地幔结构的划分等工作。

基本参数：

*   玻璃球外壳17”，工作水深6000米；
*   连续工作时间：1-12月；（根据配置）
*   4通道记录，标准配置：3个C-检波器；1个深水水听器；
*   120dB动态范围，24位A/D转换器；
*   可变采样率；
*   通过专门的局域网电缆下载数据；
*   从海底回收：声学释放器和定时弹出水面；
